塑料检查井
1、塑料检查井适用于建筑小区(居住区、公共建筑区、厂区等)范围内埋地深度不大于6m,不下井操作的塑料排水检查井工程的设计、施工和维护保养。
2、一般土质、软土土质、永久性冰冻土质、季节性冰冻土质、膨胀性土质和湿陷性黄土土质条件下的塑料排水检查井施工。
3、抗震设防裂度为9度及9度以下的地区。
4、小区井一般车道的地面荷载按汽车总重15t(后轮压5t);消防车道的地面荷载按汽车总重30t（后轮压6t)设计。
构成：

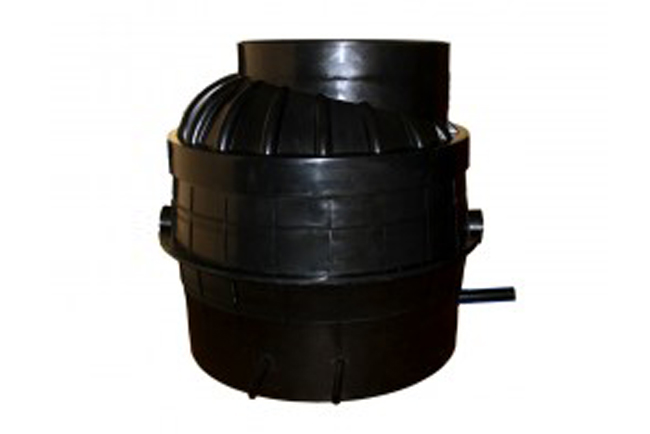

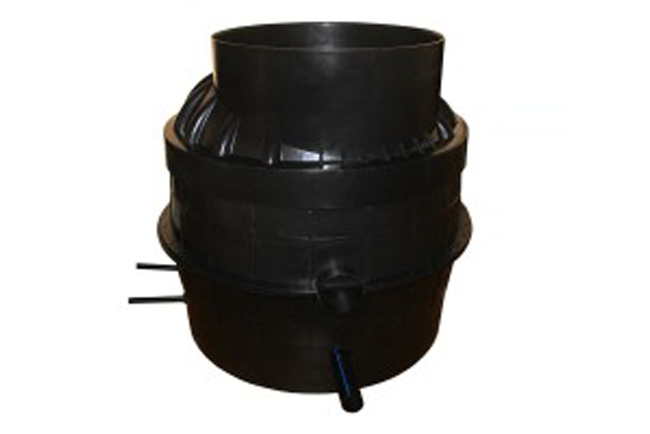

1、由井座、井筒、井盖和胶圈等组成。

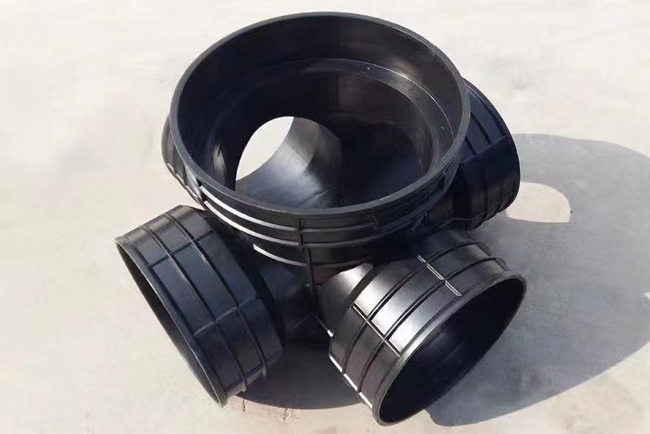

2、井座采用高分子树脂(PP、PE)为原料，一次注塑成型。
3、井筒采用 HDPE井筒专用管。
4、井盖︰设置在绿化带可采用塑料井盖，人行道、小区道路或市政道路可采用复合材料检查井盖、铸铁检查井井盖、钢纤混凝土井盖。执行标准城镇建设行业标准CJ/T233-2016《建筑小区排水用塑料检查井》、中国工程建设标准化协会标准CES227:207《建筑小区塑料排水检查井应用技术规程》

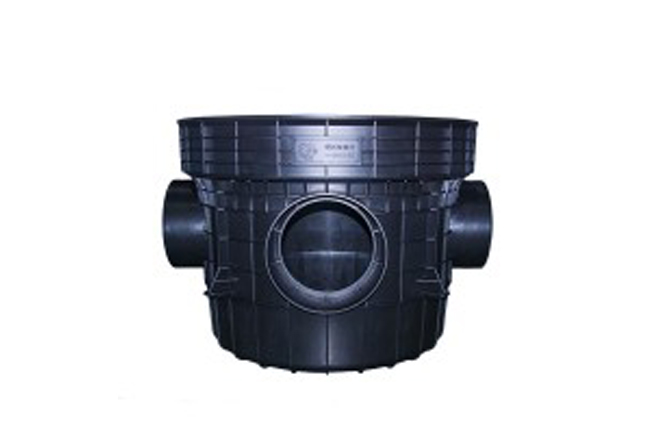

国家建筑标准设计图集08SS523《建筑小区塑料排水检查井》。塑料检查井井座根据底部结构,可分为流槽式和沉泥式两类。流槽式井座底部设有光滑的导向流槽水力条件好,有利于迅速的排放雨污水,避免污物滞留。
沉泥式井座底部设有沉泥室,高度一般为300mm(井径≤315mm)和300mm 井径>315mm)常用于雨水管道系统。在雨水通过时泥沙沉淀于井
井筒 管径 与井筒匹配的马鞍接直径 200 160B/150A 75B 110B 315 160B/150A200B/200A 250B/225A 75B 110B 160B 200B 150A 200A 450/500 200B/20OA 250B/225A 315B/300A 400B/400A 110B 160B 200B 250B 150A 200A 225A 630/700 200B/200A 250B/225A 315B/300A 400B/400A 500B/500A630B/600A 110B 160B 200B 250B 315B 150A 200A 225A300A 备注：B:公称尺寸为外径系列 A:公称尺寸为内径系列 根据国家行业标准建筑小区 CJ/T233-2016的规定井筒为 外径系列标准规格为: 200B、315B 450B、630B
